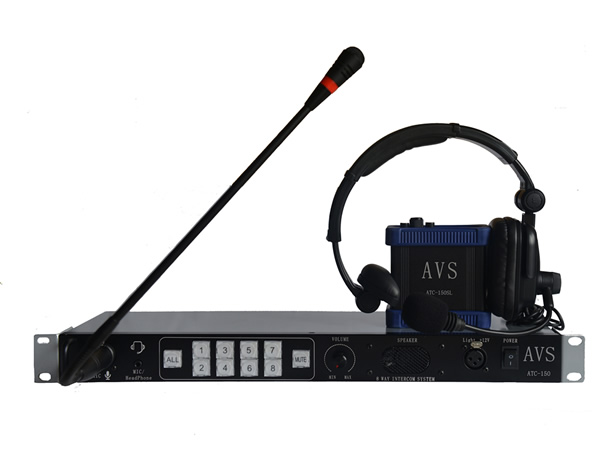

ATC-150 通话系统

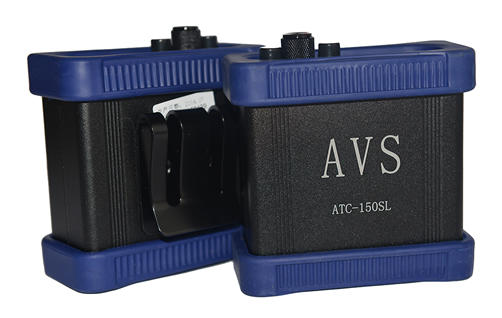

ATC-150SL 通话子机

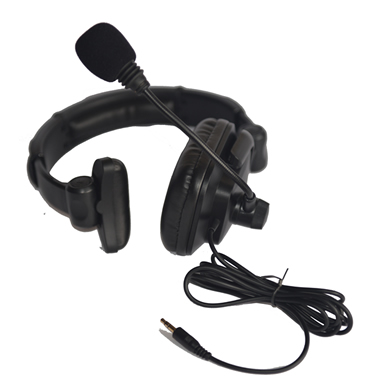

通话耳机

鹅颈麦克风

主机按键功能简述：

ON/OFF: 电源开关（带灯）。

LED:12VLED照明灯。

ADJ开关电位器：单工/双工选择，单工：主播对所有成员广播（此时无论1---8通道开关是否按下）。双工：允许选通的用户说话。同时此开关兼顾鹅颈MIC音量调节。

1—8通道选择开关：按下用户端可听可说，抬起用户端只听不能说

H/M:面板喇叭和主播耳麦喇叭切换。

MIC:鹅颈式面板话筒

Headset:主播耳麦

Speaker：:面板喇叭

技术指标：1、外形尺寸：420（长）X44（高）X200（深）mm

          2、形同电源：AC220V 50HZ

          3、信噪比：ODB输出>65DB

          4、总谐波失真：0.5W输出<1%(1kHz)

          5、频响宽度：200—6300Hz+/-3DB

          6、整机功耗：50VA

腰包：

   Volume:音量调节                    Red：Tally LED红色

   Yellow：Tally LED黄色             Talk：按下关断喇叭（有琐）

   Tally LED：3.5音频插座

TALLY灯 ：

通过腰包产生红色、黄色、红黄双色提示摄像机的状态

通话相关使用介绍：

1、影片制作现场上，导播人员与摄影、灯光及音效人员需要有效的联系，才能合作完成一部好的影片内容及顺畅的合作。而通常运用在制片现场的联系方式，则以通话系统及指示灯号显示(Tally)两种方式为主要的联系方式。

2、AVS ATC-150广播通话系统拥有通话及Tally灯号显示双功能，具备八支子机的连接端子，同时可与八组工作人员联系互相传递工作现况，让影片在ATC-150的通话传递下合作无间轻松完成一部影片。

3、ATC-150采用高音质及低噪声的IC设计规格，让通话保持话质清晰，任何环境都能维持良好低杂音的联系。 同时据医学报导说明：同支耳机而多人交互使用，耳机将会是细菌传染的途径。AVS体贴您的需要，特别设计与手机共享之耳机麦克风连接端子，自己采购属于自己专用的耳机，保护别人也保护自己

4、AVS ATC-150通话系统可采用一对一通话或一对多的通话方式，导播人员可依现场情况快速的传达讯息至摄影人员或灯光、音效人员，调整影像或提供现场需要的支持，让现场表演人员尽情的演出，完成录制工作。

5、由于导播工作很多情况均在暗室里作业，为了让您能清晰的操作ATC-150通话系统，所有按键均具备灯光显示，让您操作起来顺手不会误触按键延误时机。

6、ATC-150通话系统采用标准19”高度1U的机柜式硬件设计，装置在您的机柜式移动导播台上，轻松移动到任何场所使用。

19”机架式主机，1U高，内含XLR麦克风端子及XLR照明灯。

7、按键具备灯光显示及内建喇叭，可同时连接8组子机作业，4组子机为标准配备。

8、全双工系统母机，可外接耳机麦克风或麦克风，音质清晰杂音少。

9、5线接头至子机可作双向通话、双色红/黄Tally灯及子机供电作用。

10、面板按键LED灯光显示，可选择单独或多部子机通话。

11、子机半双工通话系统、按键控制通话功能，避免各子机的环境杂音不讲 话时全传至主机。子机与子机可互相通话，且皆具有音量调整。 子机除使用内附耳机麦克风外、亦可以使用手机的耳机麦克风 ，子机含Tally灯显示及外接Tally灯（内附四个）。

12、通话距离200米以上

设备清单：主机一台、腰包4个、tally灯4个、tally线4个、鹅颈话筒一个、MIC话筒一个、耳机5个、电源线一根、
