视频标准

超高清 &  高清

视频格式

3840x2160p 23.98/24/25/29.97/30/50/59.94/60

1080p 23.98/24/25/29.97/30 1080i 50/59.94/60

1080PsF 23.98/24/25/29.97/30 720p 50/59.94/60

视频处理

---

视频输入

2组SDI输入： 每组4 x SDI

1 x 3Gb/s 或12Gb/s SD/HD/4KD支持单一连结 4:2:2。

3 x 3Gb/s SD/HD/4KD支持单一连结、双连结和四连结 4:2:2。

2组HDMI输入：

每组HDMI支持Ultra HD 4K 60p in 4:2:0/4:2:2

视频输出

2组SDI输出： 每组4 x SDI

1 x 3Gb/s或12Gb/s SD/HD/4KD支持单一连结4:2:2。

3 x 3Gb/s SD/HD/4KD支持单一连结、双连结和四连结 4:2:2。

支持视频输出分辨率

1080p 25/29.97/30/50/59.94/60 1080i 50/59.94/60

720p 50/59.94/60

625/50i PAL, 525/59.94i NTSC

多分割画面输出

2 组 HDMI 1.4

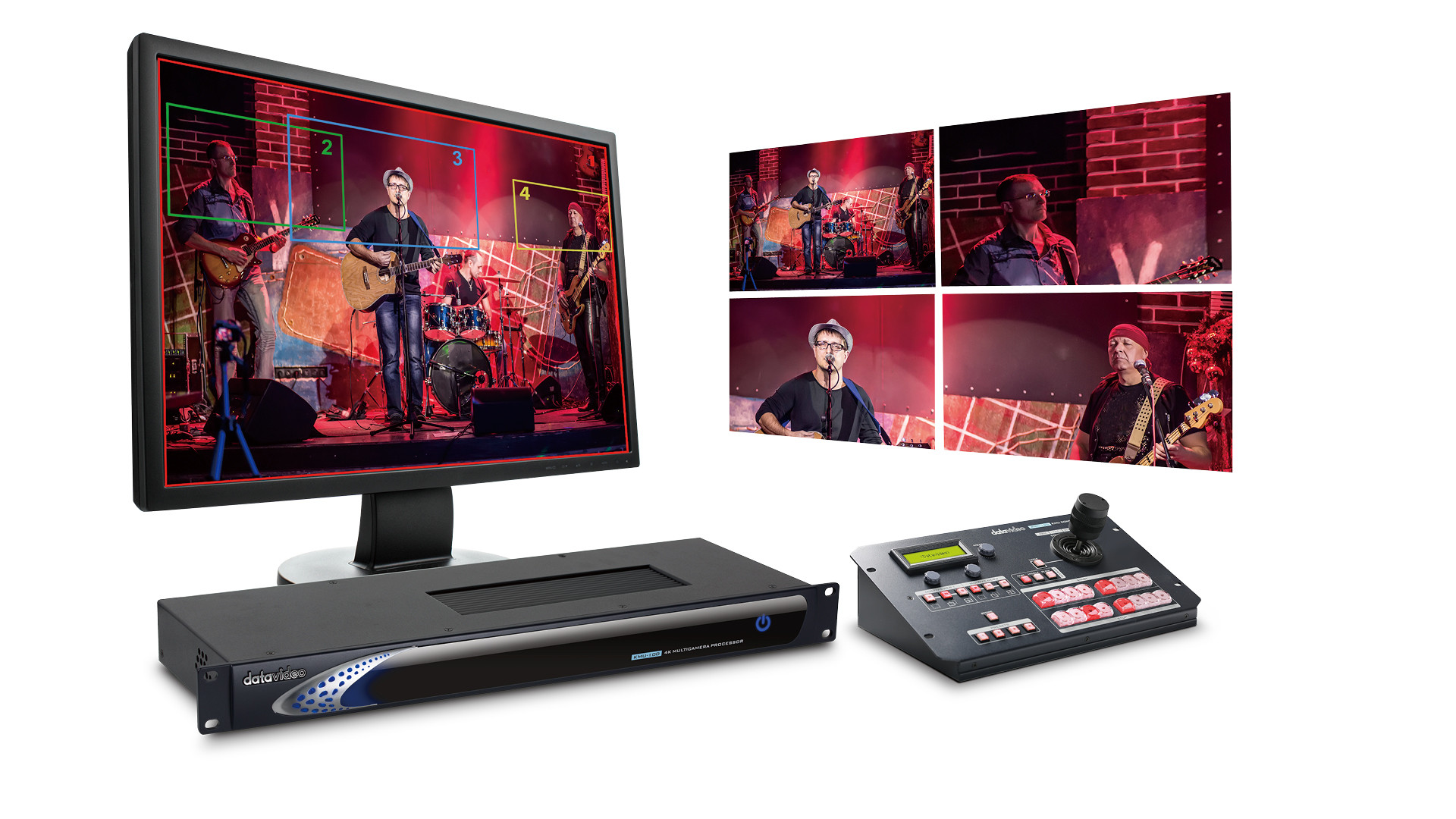

多分割画面模式

Preview (预览)  - 预览四个选取框在实际输入画面上的起始位置。

Motion Preview ( 动画预览 )  ：点选其中一个选取框，按键“1/2/3/4”可预览所选择的选取框在 实际输入画面上的起始位置和结束位置。

Quad view (四分割) ：  一次预览四个选取框画面。

内建调音台

---

音频输入

SDID4K及高清模式下内嵌16通道，标清模式下内嵌8通道

HDMID4KD高清及标清模式下内嵌8通道，标清模式下内嵌8通道

音频输出

SDID4K及高清模式下内嵌16通道，标清模式下内嵌8通道

HDMID4KD高清及标清模式下内嵌8通道，标清模式下内嵌8通道

音频取样

取样率 24位 48kHz

同步信号输入

Blackburst或Tri-level

摄像机控制协议

以太网络RJ45通讯端口执行装置控制、设置和更新

1 x RS-232输入通讯端口执行装置设定

1 x RS-422输入通讯端口支持外部键盘控制

1 x GPIO

监看屏幕

---

控制面板

RMC-185/RMC-185+

尺寸

484 x 192 x 49 毫米

重量

3.2 公斤

电源

DC 12V伏 5安

操作温度

0~40 °C

包装明细

1  台 KMU-100 主机

1 个 直流  12伏/5安  电源适配器及电源线

4 x 耐落螺丝
